近日，住房和城鄉建設部公布首批智能建造試點城市名單，包括廣州在内的24個城市在列。試點城市將重點圍繞數字設計、智能生産、智能施工、建築産業互聯網、建築機器人、智慧監管六大方面，挖掘一批典型應用場景。廣州建築作爲粵港澳大灣區首家進入世界500強的本土建築企業，正在積極拓展智能建造應用場景，支持智能建造試點工作。

廣州建築屬下廣州工程總承包集團有限公司（以下簡稱“總承包集團”）深入落實國企改革三年行動各項任務部署，不斷激發科技創新動能，所研制的全方位智能化吊裝機器人（簡稱吊裝機器人）在惠州美庫食品冷鏈供應鏈加工中心項目（簡稱惠州美庫項目）成功應用，將對推進大型多層工業建築的智能建造發揮積極作用。


研制新型設備 滿足大型倉儲建築裝配式建造需求

大型多層倉儲占地面積大、層高相對高、樓面荷載大；采用傳統高支模現澆混凝土的施工方法，措施費用高、勞務人員多、安全風險大、工期長；采用裝配式建造方式能夠有效節約成本、節省工期、提升質量，同時降低資源消耗和環境污染。大型倉儲建築的預制構件截面尺寸大、長度長，單根預制混凝土梁的最大重量在20噸以上，加上吊裝高度高，傳統吊裝方式難以滿足工程需要。在廣州市國資委裝配式專項科技項目的支持下，總承包集團聯合高校及其他合作單位共同開展了大型多層倉儲建築裝配式技術研究和新型吊裝設備研制。

經過前期的深化設計、生産制造和試驗調試，先後克服柱頂行走、一鏈多能驅動、智能化系統防電磁幹擾、支腿臨時錨固等一系列難題後，吊裝機器人的研制工作取得重大進展，各項指标均滿足預定目标，已于9月初運輸至惠州美庫項目進行示範應用。經過工地現場的安裝和調試，吊裝機器人已于9月底順利通過第三方檢測，正式開啓預制構件吊裝工作，并于11月初成功完成在該項目的全過程應用。

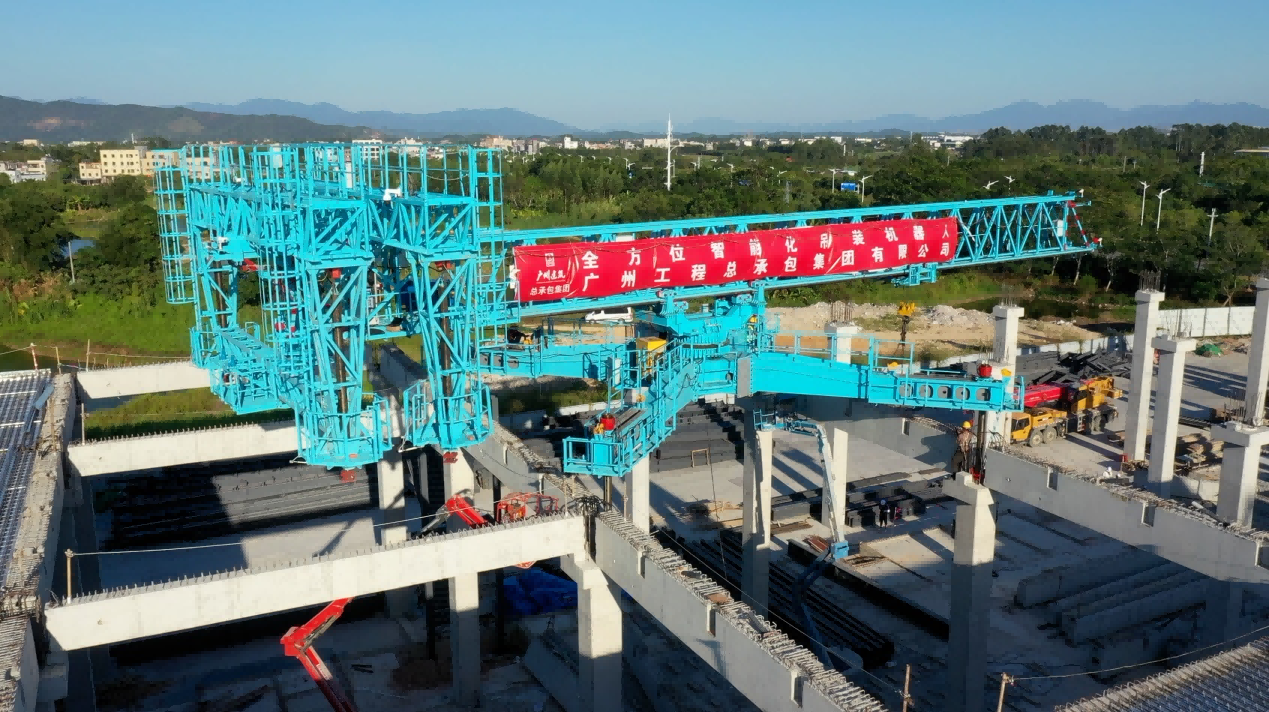

▲項目成功應用在惠州美庫項目

安裝智能化系統 可一鍵實現自動吊裝

吊裝機器人由底盤及其支撐系統、回轉及上承機構、主臂、前後活動門式支腿、起重小車、電氣及智能化系統等組成，總重約56噸。吊裝機器人通過底盤下方的四個柱腳支撐于柱頂，底盤支腿可縱橫伸縮以适應柱距在9~12米之間變化。吊裝機器人最大起重力矩310噸·米，幅度13.5米時最大起重量23噸，幅度18米時最大起重量15噸。

吊裝機器人融合了塔式起重機和架橋機的優點，能 360°回轉、變幅、起重的同時還可以在柱頂行走，爲大型多層裝配式工業建築超重預制構件的安裝提供了全新選擇。

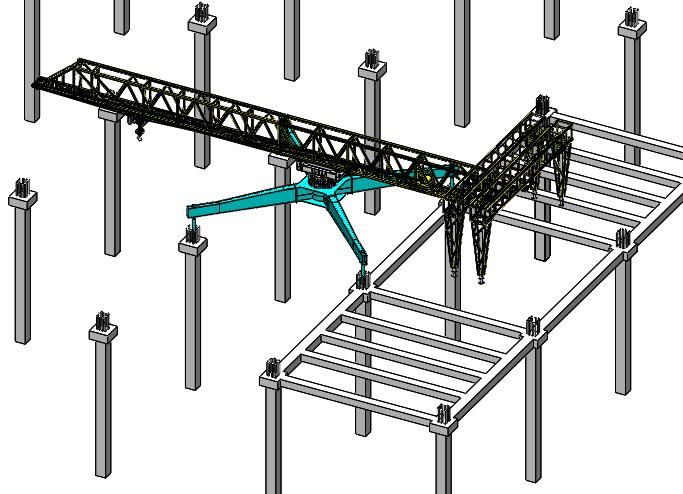

▲吊裝機器人示意圖


吊裝機器人采用西門子S7-200Smart系列PLC控制，布置應力、應變、位移傳感器以及激光測距儀等，結合5G無線通訊技術，可遠程控制并實時監測吊裝機器人柱腳、支腿和主臂受力狀态以及吊物重量、位置等信息。預制構件起吊後，智能化系統可實現一鍵將其自動吊裝至目标位置。

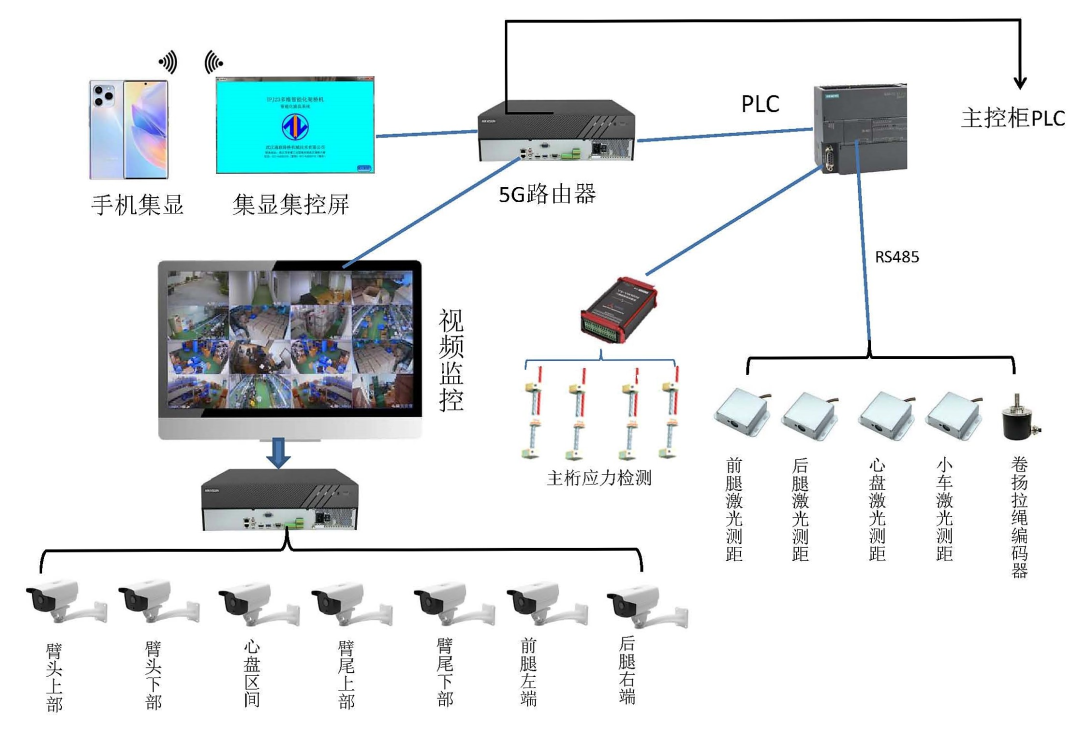

▲智能化方案配置圖


惠州美庫項目由總承包集團承建，位于廣東省惠州市惠陽區，毗鄰惠州機場，交通便利。該項目總造價2.02億元，總建築面積7.25萬平方米，建設内容包括2棟物流倉庫，1棟綜合樓，坡道及配套設施，項目于2021年12月24日正式開工建設，計劃2022年12月31日完工。項目建成後將提供常溫配套、冷鏈基礎設施、食品加工中心及城市配送等倉儲及增值服務，對惠州市成爲區域性食品進出口貿易及配送中心具有重要意義。

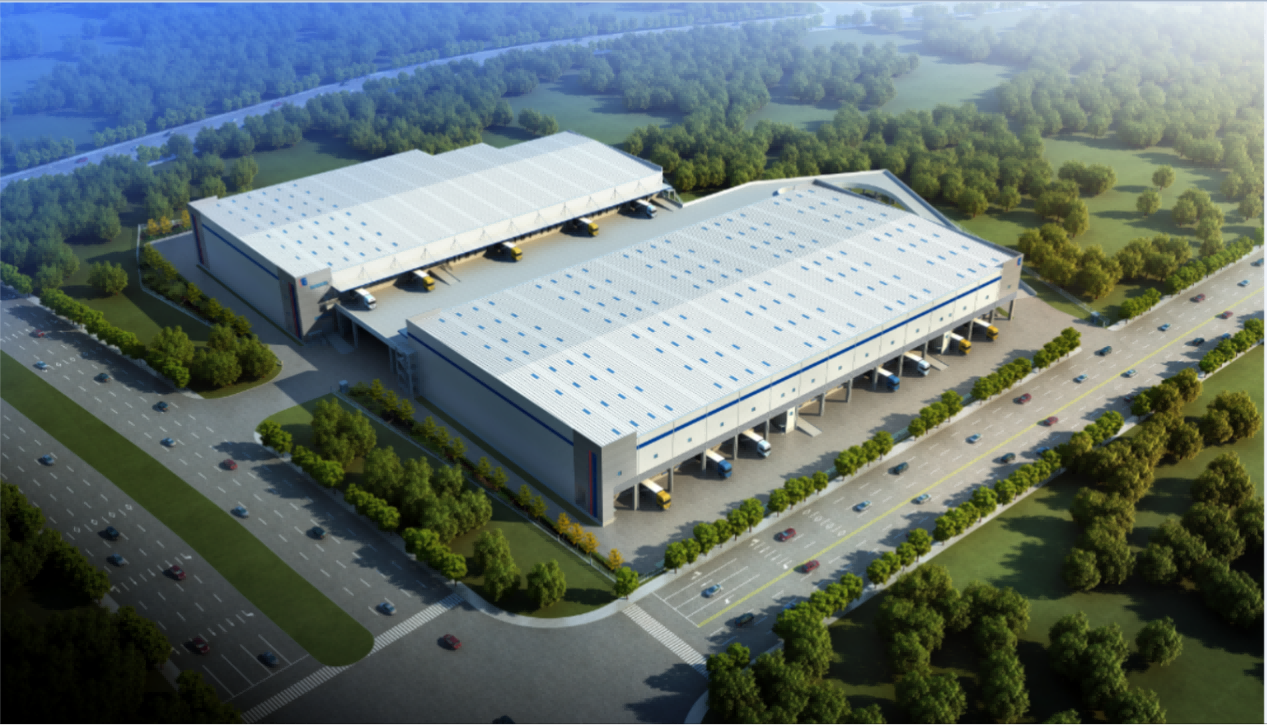

▲惠州美庫項目效果圖

吊裝機器人在惠州美庫的成功應用，展現了吊裝機器人起重量大，吊裝速度快，智能化程度高，标志著總承包集團在倉儲類裝配式混凝土結構研發及機械化安裝成套技術研究方面取得新突破。廣州建築將持續以科技創新爲支撐，促進建築業與數字經濟深度融合，發展智能建造新産業、新業态、新模式，爲智能建造試點工作貢獻廣建力量。

來源│總承包集團 計明明 張茹茹（文） 計明明（圖）

編發│集團黨群工作部 李钊雯 龍锟 盧重佑

發布│集團辦公室 張曉瑩
